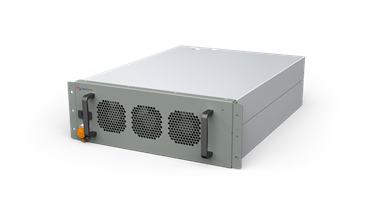

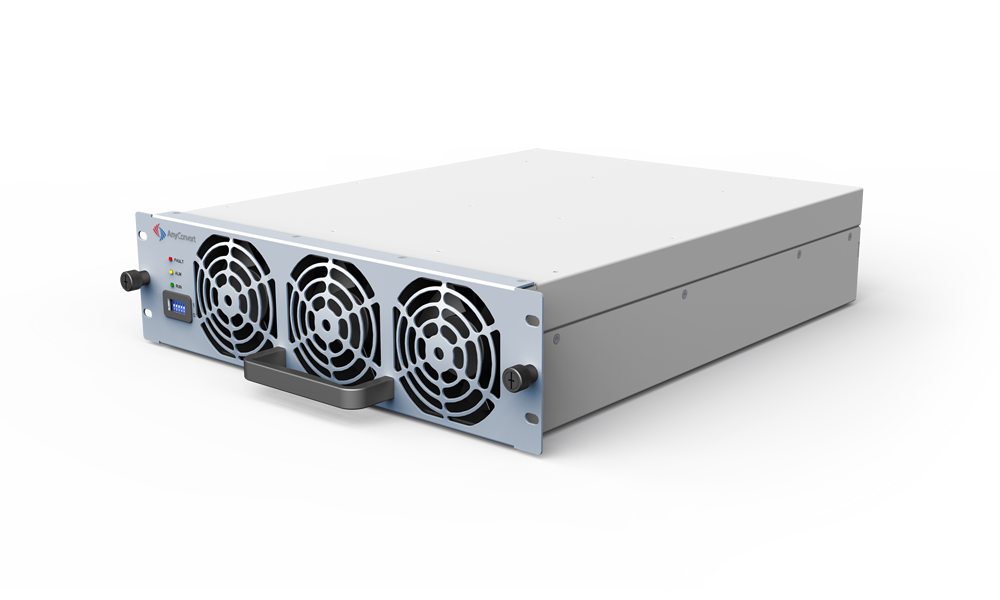

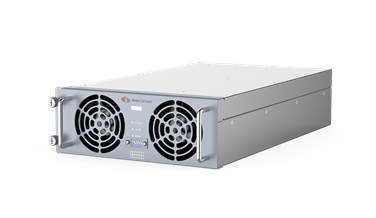

BEG1K075G

Le BEG1K075G est un module de conversion ACDC bidirectionnel spécialement conçu pour répondre aux applications de conversion bidirectionnelle dans le V2G (Vehicle-to-Grid), la charge de stockage d'énergie, l'utilisation secondaire de batteries retirées et de microréseaux avec plusieurs entrées d'énergie.

Consult

BEG1K075G
Home > PRODUITS > Module d'alimentation > AC/DC bidirectionnel
Product Features Application Scenarios Classification
Product Features
Haute efficacité et économie d'énergieHaute efficacité et économie d'énergie

■Large gamme de tension à puissance constante: 300Vdc ~ 1000Vdc, sortie à puissance constante.
■Haute efficacité: Il est conçu avec tout-SiC (carbure de silicium), avec une efficacité de 96% et étant plus économe en énergie.
■Efficacité énergétique élevée: 36W / in³ / 49W / in ³sauver la zone.

Sécurité et fiabilitéSécurité et fiabilité

■Entrée AC triphase sans ligne neutre: Éliminer le risque de courant neutre excessif et réduire simultanément le coût du système.
■Flux d'énergie bidirectionnel: conversion bidirectionnelle entre AC / DC et DC / AC, avec une transition en douceur lorsque la direction du flux de puissance change.
■Isolation par transformateur haute fréquence: Assurer la fiabilité élevée du module de conversion bidirectionnelle.

Intelligent et pratiqueIntelligent et pratique

■Contrôle entièrement numérique: conception double DSP, avec contrôle de haute fiabilité.
■Prise en charge des applications connectées au réseau et hors réseau: Adapter à divers scénarios d'application.

Largement compatibleLargement compatible

■Large gamme de tension AC: 260Vac ~ 530Vac, compatible avec divers réseaux électriques.
■Large gamme de tension continue : 150Vdc ~ 1000Vdc, compatible avec diverses batteries d'alimentation et batteries de stockage d'énergie.
■Excellentes performances EMC: Répondre aux exigences de la compatibilité électromagnétique EN61000-6-1 et EN61000-6-3 CLASSE B.

Application Scenarios

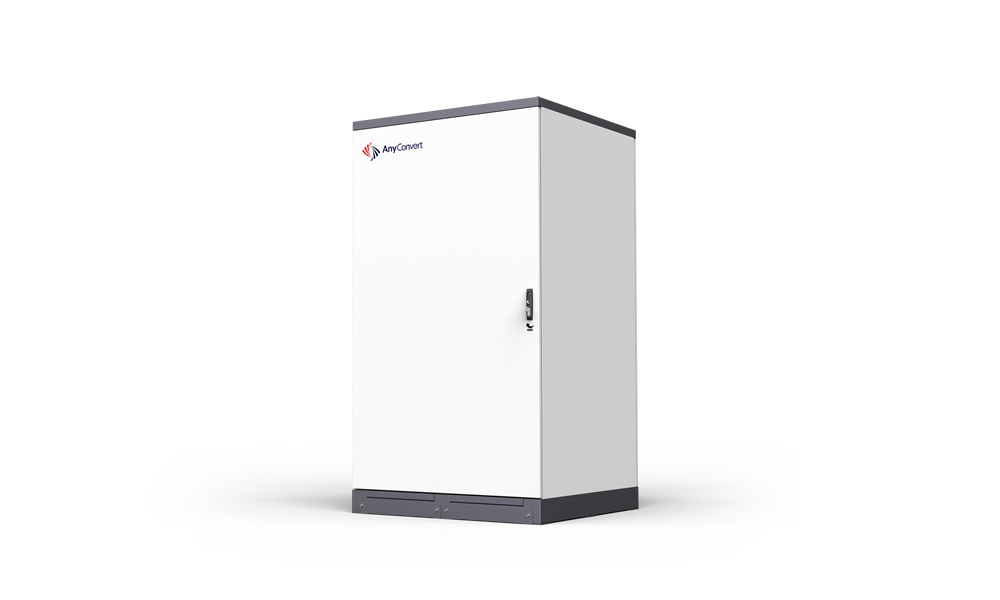

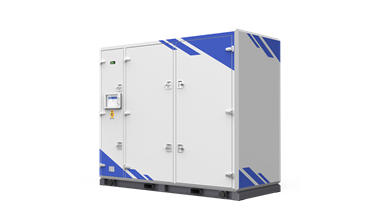

  • Système de stockage d'énergie

    Système de stockage d'énergie

  • Système de super charge et décharge de stockage photovoltaïque

    Système de super charge et décharge de stockage photovoltaïque

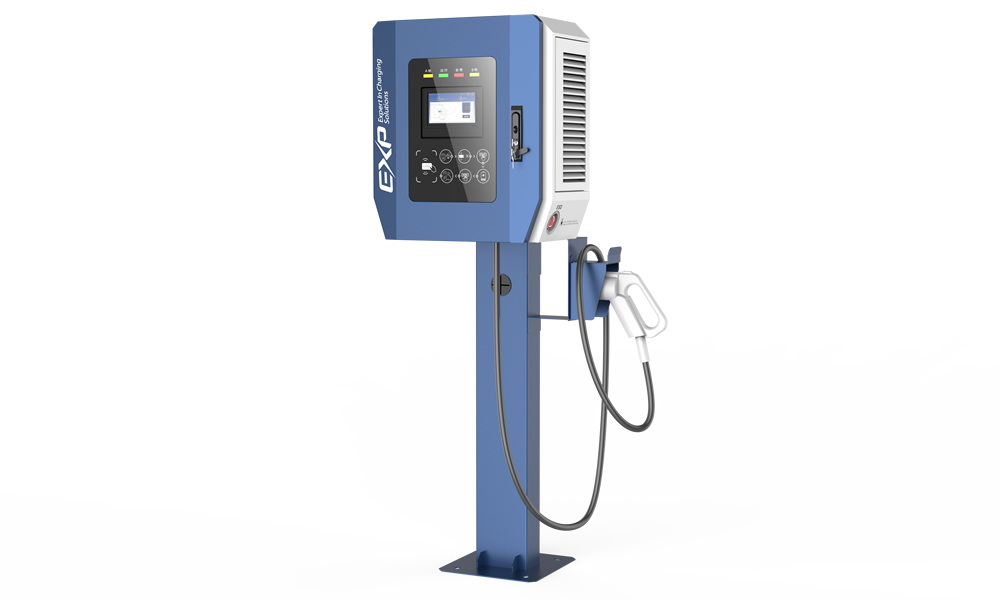

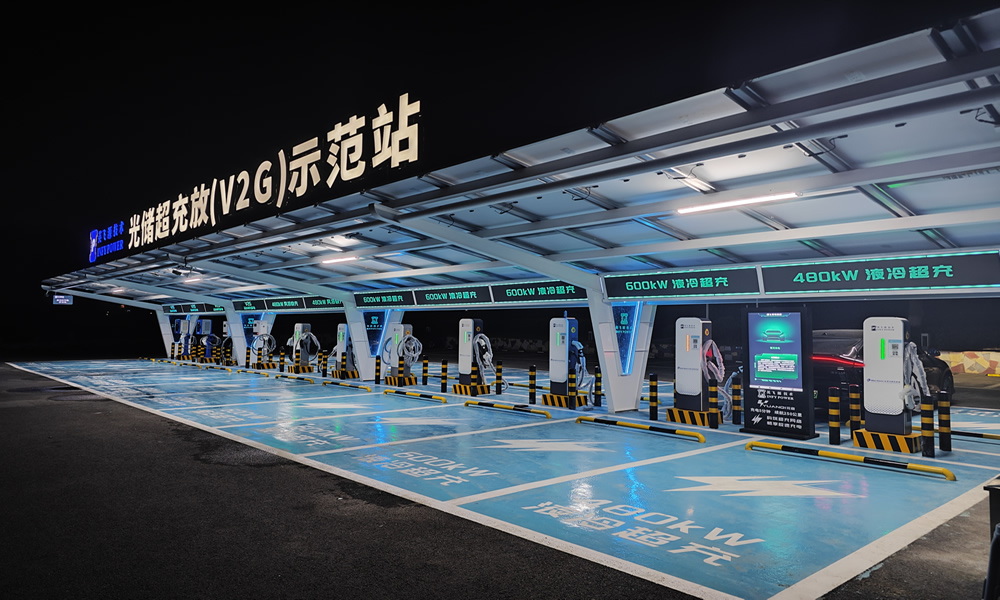

  • Pile de charge V2G

    Pile de charge V2G

Classification
BEG1K075G

Conditions de travail mode de rectification mode d'inversion apparence autres

Conditions de travail

Température de fonctionnement -40 ℃ ~ + 75 ℃, la dération doit être appliquée lorsque la température est supérieure à 55 ℃.
Humidité relative ≤95% RH, sans condensation
Méthode de refroidissement Force refroidie par air
Altitude 2000m, la dération devrait être considérée lorsque l'altitude est supérieure à 2000 mètres.


mode de rectification

Entrée AC Tension nominale 380Vac, 3L PE
Entrée CurrentRange 0 à 43A
Plage de tension/fréquence d'entrée 260Vac à 530Vac; 45 Hz à 65 Hz
Facteur de puissance ≥ 0,99 (sortie pleine charge)
THD < 5% (50% ~ 100% de puissance de sortie à pleine charge)
Sortie DC Puissance nominale 22 kW
Tension de sortie 150Vdc ~ 1000Vdc
plage actuelle 0 à 73,3A
Précision de la stabilisation de tension < ±0.5％
Précision de la stabilisation courante ≤ ± 1% (plage de charge de sortie 20% ~ 100%)
Efficacité Efficacité de charge complète> 96%, efficacité maximale> 97%
Temps de commutation entre les modes de rectification et d'inversion 100ms


mode d'inversion

Entrée DC Voltage d'entrée DC 300Vdc ~ 1000Vdc
Puissance de sortie DC 22kW puissance constante
Max courant 73.3A
Sortie AC Tension AC de sortie et puissance de sortie 260Vac à 530Vac; 320Vac ~ 530Vacconstant-puissance de sortie
Puissance nominale / courant 22 kW / 33,3 A
Fréquence AC de sortie 50Hz / 60Hz
THD < 5％
Facteur de puissance Réglable, plage de réglage 0,8 ~ 1, -0,8 ~ 1
Efficacité Efficacité de charge complète> 96%, efficacité maximale> 97%


apparence

Taille 84mm (hauteur) × 300mm (largeur) × 395mm (profondeur)
Poids ≤ 16 kg


autres

Méthode de connexion CAN
MTBF > 500 000 heures
Normes satisfaites TUV UL CE
