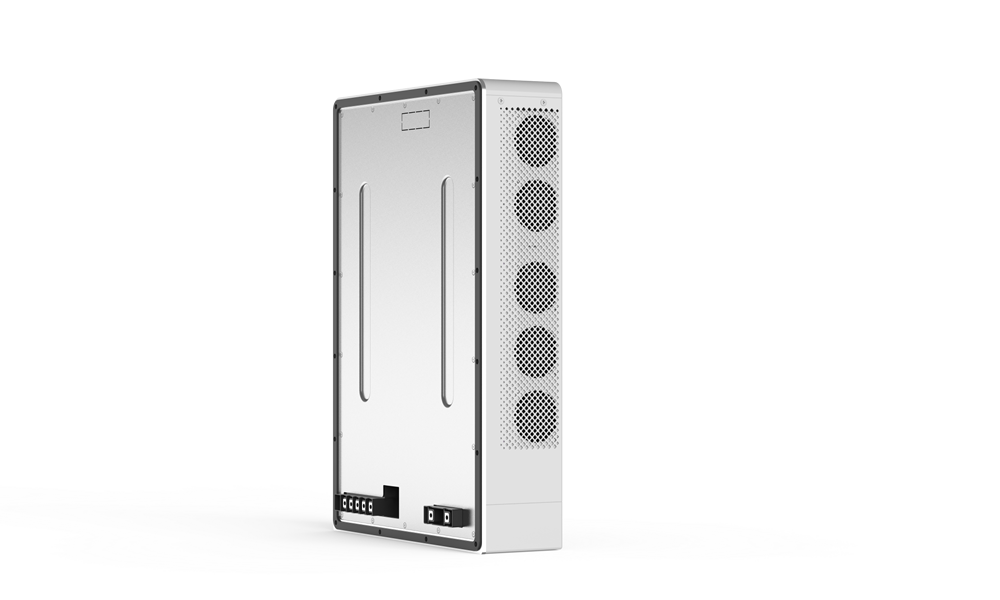

BSG1K037G

Le module de charge et de décharge BSG1K037G adopte une conception indépendante de conduit d'air. La partie électrique est isolée de l'environnement extérieur, assurant une fiabilité élevée. Le module utilise des dispositifs d'alimentation SiC, présentant une efficacité de conversion d'énergie élevée et une densité de puissance élevée. Il peut être largement appliqué dans des scénarios tels que la recharge de véhicule de destination au réseau (V2G) et la recharge de stockage photovoltaïque domestique.

Consult

BSG1K037G
Home > PRODUITS > Module d'alimentation > AC/DC bidirectionnel
Product Features Application Scenarios Classification
Product Features
Haute efficacité et économie d'énergieHaute efficacité et économie d'énergie

■Haute efficacité : Conçu avec tout le SiC (carbure de silicium), il a une efficacité à pleine charge aussi élevée que 97,2%.
■Extrêmement faible bruit: Le bruit en mode faible bruit <45dB

S&eacute;curit&eacute; et fiabilit&eacute;Sécurité et fiabilité

■Conception indépendante de conduit d'air: La partie d'alimentation du module présente une conception fermée, qui n'est pas affectée par l'environnement extérieur et a une fiabilité élevée.
■Isolation par transformateur haute fréquence: Assurer la fiabilité élevée du module de conversion bidirectionnelle.

Intelligent et pratiqueIntelligent et pratique

■Intégré dans son ensemble: Il dispose d'une conception à trois bornes, avec des bornes réservées pour le photovoltaïque et la batterie, qui peuvent être facilement intégrées dans une machine tout-en-un V2G de recharge de stockage photovoltaïque domestique.
■Maintenance simple: le ventilateur peut être facilement entretenu du côté.

Largement compatibleLargement compatible

■Large gamme de tension latérale AC: 260Vac ~ 530Vac, compatible avec divers réseaux électriques.
■Large gamme de tension latérale DC : 150Vdc ~ 1000Vdc, compatible avec diverses batteries d'alimentation et batteries de stockage d'énergie.

Application Scenarios

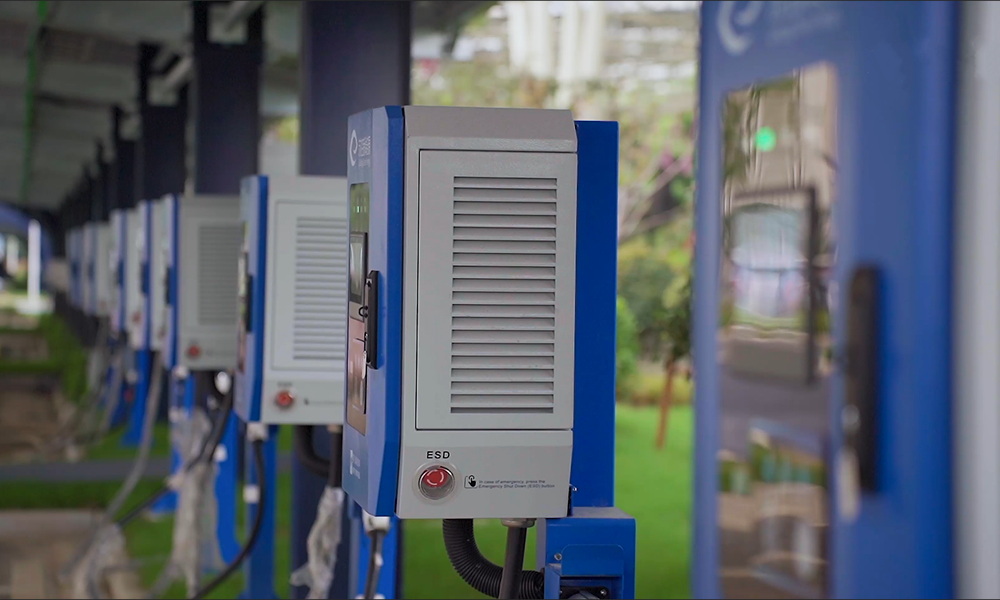

  • Destination Pile de charge V2G

    Destination Pile de charge V2G

  • Unit&eacute; de stockage et de charge V2G int&eacute;gr&eacute;e

    Unité de stockage et de charge V2G intégrée

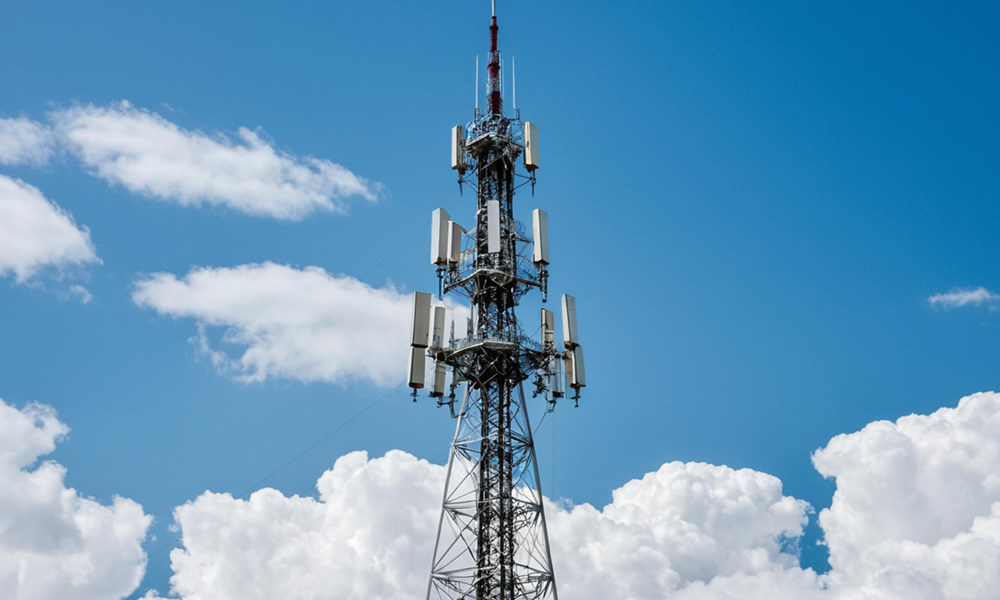

  • Stockage d'&eacute;nergie de la station de base

    Stockage d'énergie de la station de base

Classification
BSG1K037G

Conditions de travail mode de rectification mode d'inversion apparence autres

Conditions de travail

Température de fonctionnement -40 ℃ ~ + 55 ℃, la dération doit être appliquée lorsque la température est supérieure à 55 ℃.
Humidité relative 5% ~ 95% RH, sans condensation
Méthode de refroidissement Refroidissement par air, avec conduits d'air indépendants pour la dissipation de chaleur.
Altitude 2000m, la dération devrait être considérée lorsque l'altitude est supérieure à 2000 mètres.
mode de rectification

Entrée AC Plage de tension d'entrée 260Vac ~ 530Vac, 3L N PE
Tension nominale 380Vac / 400Vac / 480Vac
Plage de fréquences 50Hz / 60Hz
Facteur de puissance ≥0,99 (sortie pleine charge)
THD ≤3% (50% ~ 100% de puissance de sortie)
Sortie DC Plage de tension de sortie 150Vdc à 1000Vdc
Puissance nominale 11 kW
plage actuelle 0 à 36,6A
Plage de tension de sortie de puissance constante 300Vdc à 1000Vdc
Temps de commutation entre les modes de rectification et d'inversion 100ms
mode d'inversion

Entrée DC Plage de tension d'entrée 150Vdc ~ 1000Vdc, 300Vdc ~ 1000Vdc fonctionnement pleine puissance
Sortie AC Plage de tension 180Vac à 530Vac, 3L N PE
Plage de fréquences 50Hz / 60Hz
Puissance nominale 11 kVA
THD ≤3%
apparence

Taille 530 mm (hauteur) × 369 mm (largeur) × 105 mm (profondeur)
Poids 20 kilogrammes.
autres

Méthode de connexion CAN
Protection contre les entrées IP65
Efficacité maximale 97.20%
Bruit <50dB (température normale), <45dB (mode silence)
Normes satisfaites CE, TUV, cULus / TUVus
