LBG1K0120G-InluX Energy Technology B.V.

LBG1K0120G

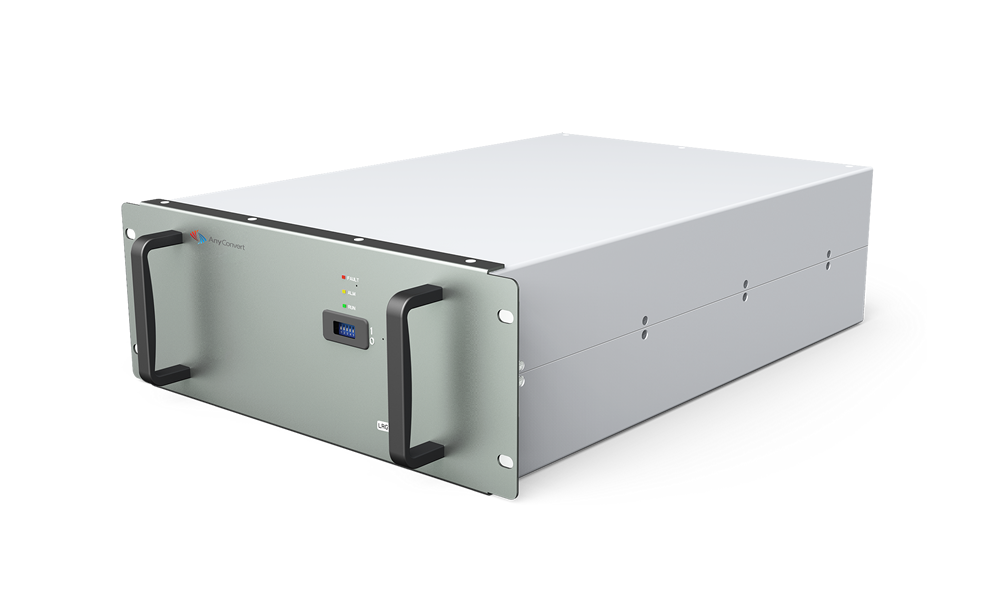

Le module de conversion de puissance bidirectionnelle LBG1K0120G adopte la dissipation de chaleur à refroidissement liquide, qui présente un niveau de protection élevé, un faible bruit et est isolé par un transformateur interne à haute fréquence, facilitant la conception d'un système de stockage d'énergie entièrement à refroidissement liquide. Le module utilise des dispositifs d'alimentation SiC, ce qui entraîne une efficacité de conversion d'énergie élevée et une densité de puissance élevée.

Consult

Product Features

Haute efficacité et économie d'énergie

■Haute efficacité: Il est conçu avec tout-SiC (carbure de silicium), l'efficacité la plus élevée est de 96%.
■Consommation d'énergie en veille ultra-basse: <12W, la consommation d'énergie en veille ultra-basse est de 2W.

Sécurité et fiabilité

■Conception hermétique: Il n'y a pas de ventilateur de refroidissement, et il n'est pas affecté par l'environnement extérieur, il a donc une fiabilité extrêmement élevée.
■Dissipation de chaleur efficace: conception anti-condensation, excellent effet de dissipation de chaleur et longue durée de vie.
■Isolation par transformateur haute fréquence: Assurer la fiabilité élevée du module de conversion bidirectionnelle.

Intelligent et pratique

■Maintenance simple: les terminaux de refroidissement liquide adoptent une conception d'interface auto-scellante à insertion rapide.
■Prise en charge des applications connectées au réseau et hors réseau: Adapter à divers scénarios d'application.
■Sans bruit: Le refroidissement liquide pour la dissipation de chaleur est entraîné par une pompe à eau. Le module n'a pas de ventilateurs et est sans bruit.

Largement compatible

■Large gamme de tension AC: 260Vac ~ 530Vac, compatible avec divers réseaux électriques.
■Large gamme de tension DC: 150Vdc ~ 1000Vdc, compatible avec diverses batteries d'alimentation et batteries de stockage d'énergie.

Application Scenarios

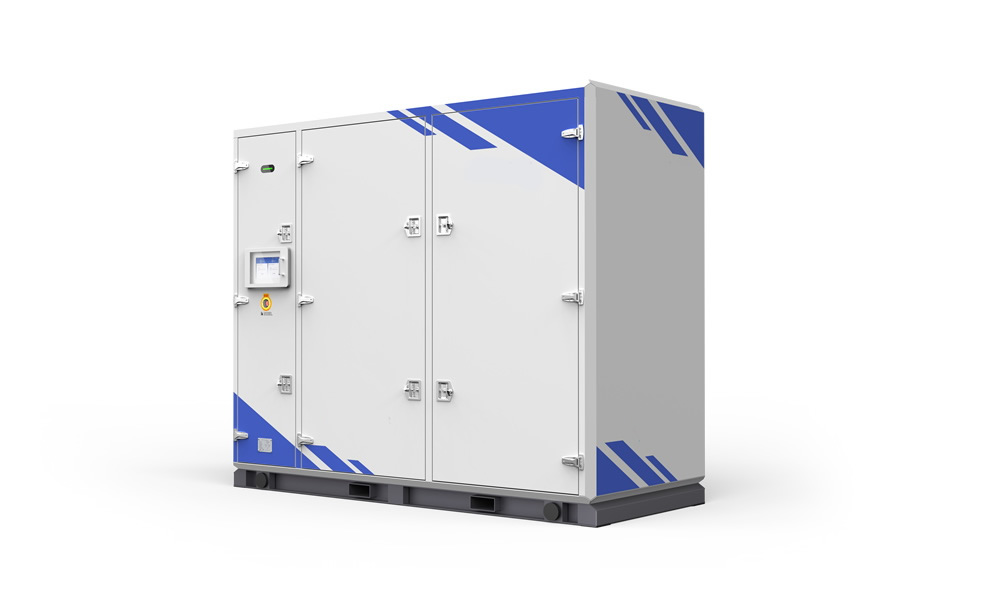

Système de stockage d'énergie entièrement refroidi par liquide

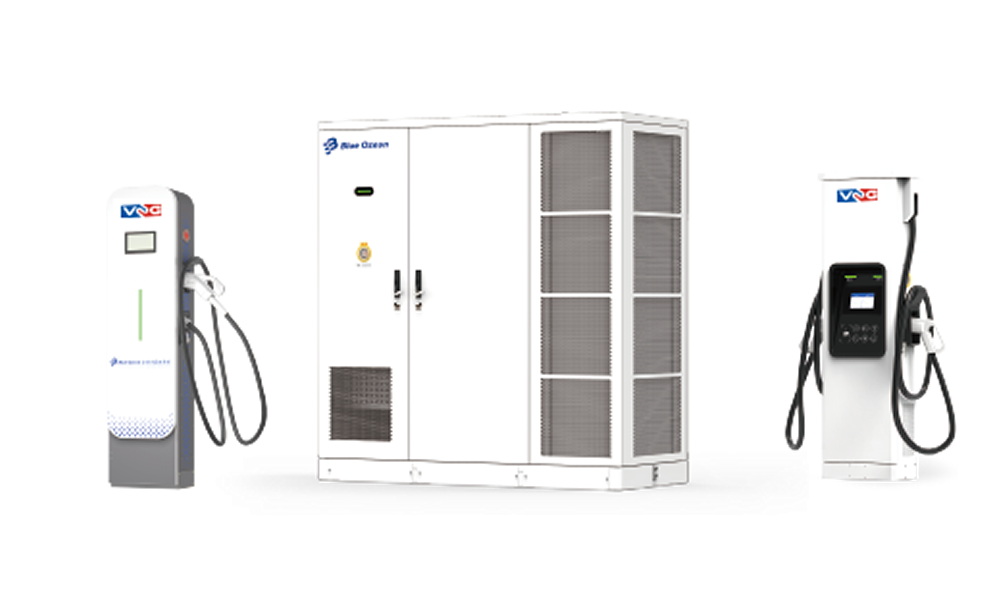

Système de charge V2G entièrement refroidi par liquide

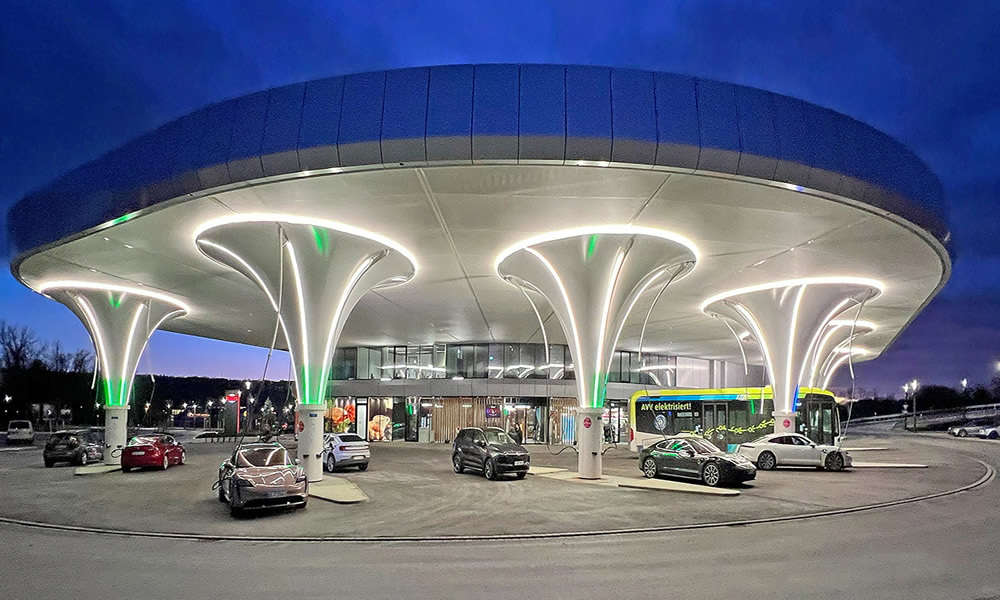

Station de recharge super

Classification

LBG1K0120G

Conditions de travail mode de rectification mode d'inversion apparence autres

Conditions de travail

Température de fonctionnement	-40 ℃ ~ + 75 ℃, la dération doit être appliquée lorsque la température est supérieure à 60 ℃.
Humidité relative	≤95% RH, sans condensation
Méthode de refroidissement	refroidi par liquide
Altitude	2000m, la dération devrait être considérée lorsque l'altitude est supérieure à 2000 mètres.

mode de rectification

Entrée AC	Tension nominale	380Vac, 3L PE
	Plage de tension/fréquence d'entrée	260Vac à 530Vac; 45 Hz à 65 Hz
	Facteur de puissance	≥ 0,99 (sortie pleine charge)
	THD	< 5% (50% ~ 100% de puissance de sortie à pleine charge)
Sortie DC	Puissance nominale	35 kW
	Plage de tension/courant de sortie	150Vdc ~ 1000Vdc, 0 ~ 117A
	Plage de tension de puissance constante	300Vdc ~ 1000Vdc
	Précision de la stabilisation de tension	< ± 0,5% (150Vdc ~ 1000Vdc, 0 ~ 20MHz)
	Précision de la stabilisation courante	≤ ± 1% (plage de charge de sortie 20% ~ 100%)
Temps de commutation entre les modes de rectification et d'inversion		100ms

mode d'inversion

Entrée DC	Voltage d'entrée DC	150Vdc ~ 1000Vdc (sur la réseau) / 200Vdc ~ 1000Vdc (hors réseau)
Entrée DC	Max courant	117A
Sortie AC	Méthode de câblage	3L PE / sur la grille, 3L N PE / hors grille
	Sortie Voltage AC	260Vac ~ 530Vac
	Puissance nominale	35 kW
	THD	< 5％
	Facteur de puissance	0.8~1，-0.8~-1

apparence

Taille	123 mm (hauteur) × 300 mm (largeur) × 453 mm (profondeur)
Poids	≤ 30kg

autres

Efficacité	Efficacité de charge complète > 96%, efficacité maximale > 97%
Méthode de connexion	CAN
MTBF	> 500 000 heures
Normes satisfaites	TUV CE / UL
